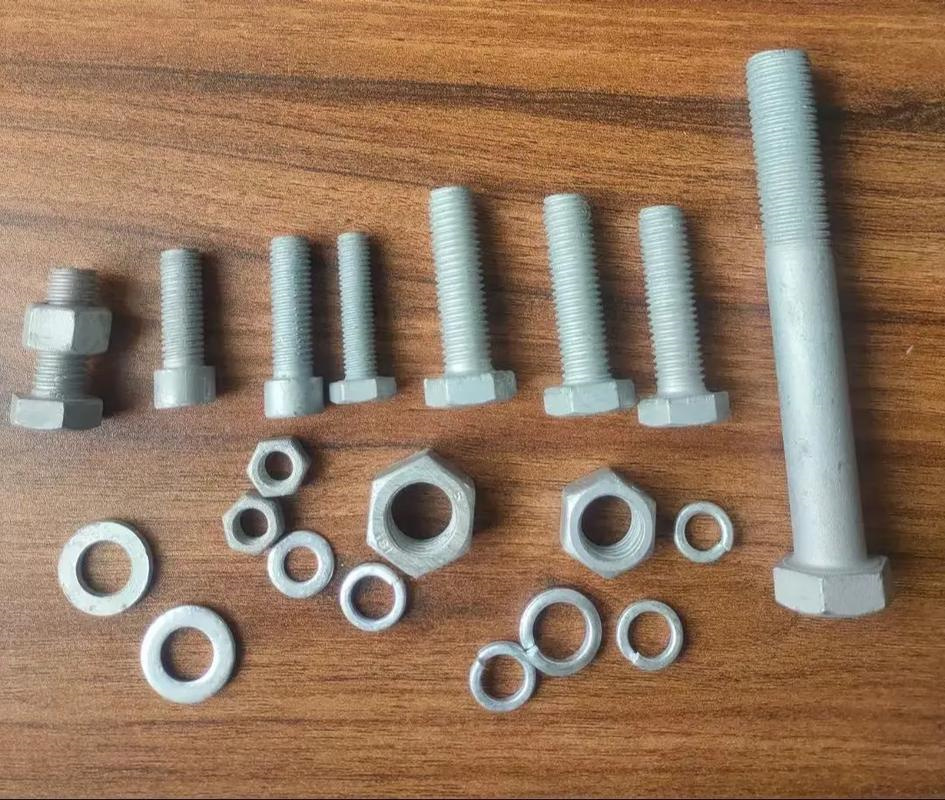

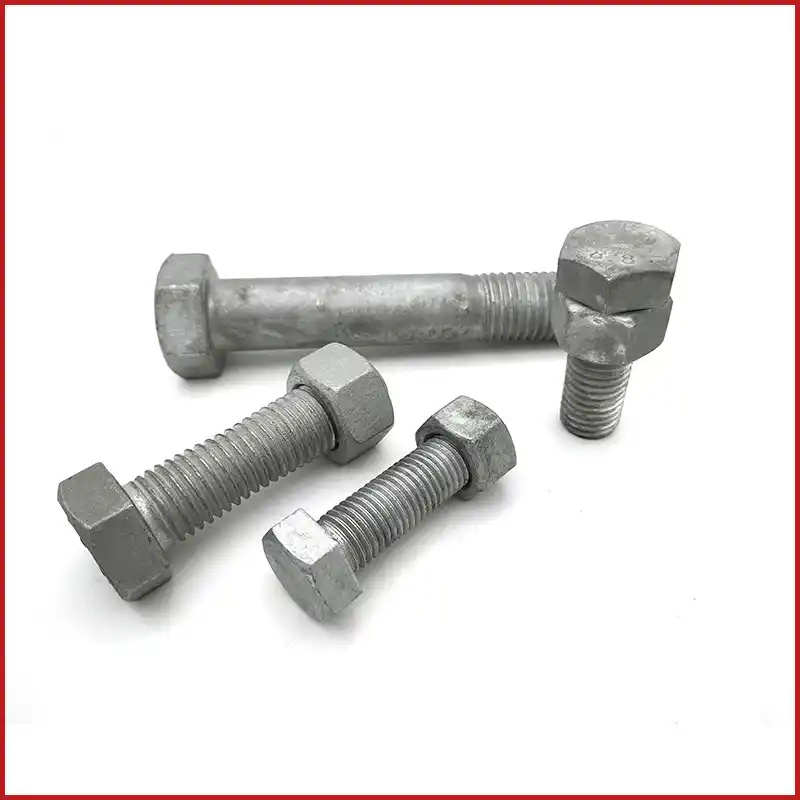

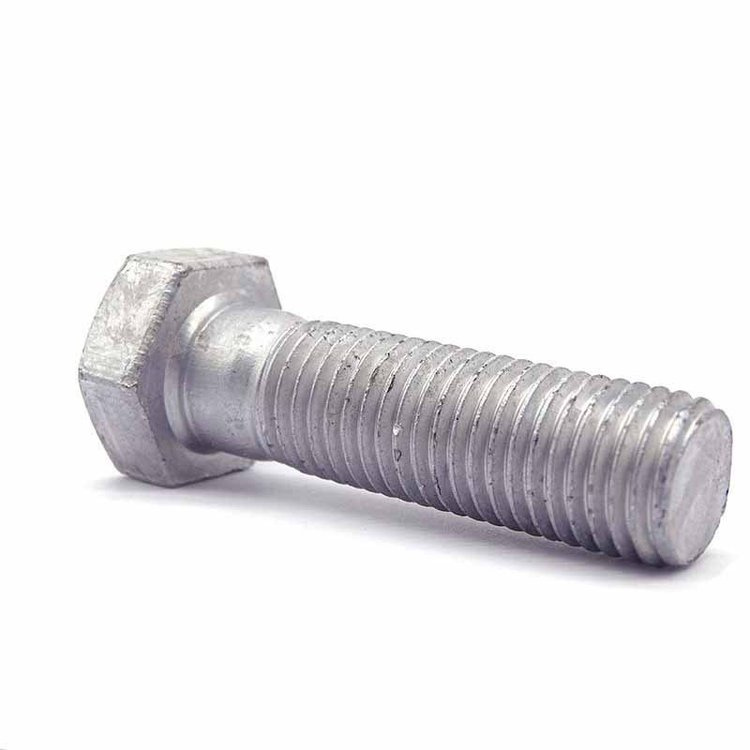

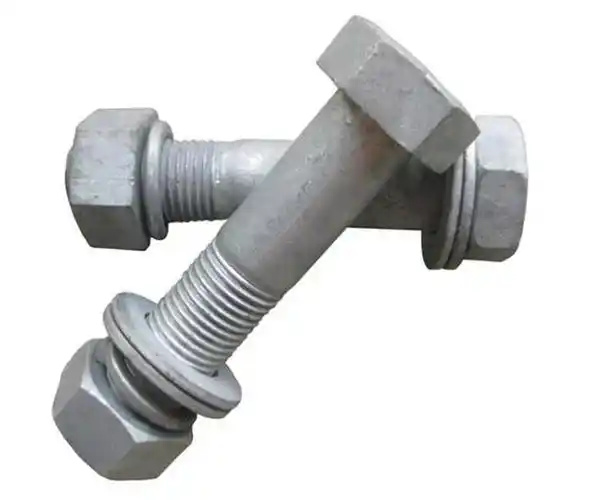

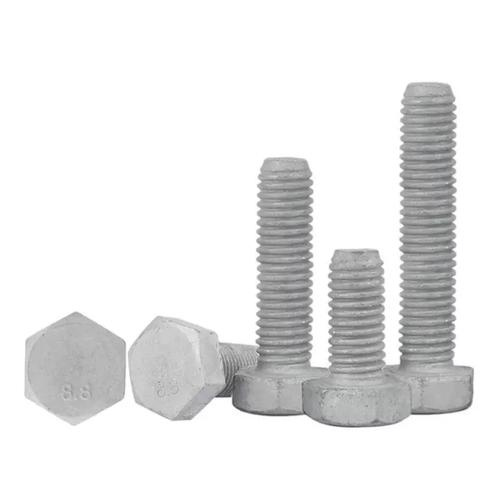

適用范圍：8.8 級、10.9 級、12.9 級螺栓，直徑 M12-M30

一、基礎參數速查表

二、按直徑規格細化參數表

關鍵參數說明：

? 爐溫≠心部溫度，需以試樣 / 熱電偶實測螺栓心部溫度為準

? 溫度不可超原回火溫度，避免力學性能下降

? 大規格螺栓（≥M24）適當延長 20-30% 的保溫時間

三、操作流程示意圖

關鍵節點控制：

1. 時機控制：熱鍍鋅后≤4 小時入爐，優先 1 小時內

2. 溫度監控：爐溫與心部溫度雙監控

3. 冷卻速率：升溫速率≤5℃/min，避免熱應力

4. 后處理：出爐后立即鈍化，防止鋅層氧化

四、裝爐規范圖解

正確裝爐方式：

? 螺栓間距≥10mm

? 堆放高度≤100mm（不超過托盤邊沿）

? 采用專用托盤，確保氣流循環

裝爐示意圖：

不同規格螺栓裝爐要求：

五、風險控制要點

常見錯誤操作及后果：

1. 裝爐過密：

? 錯誤：螺栓間距不足，堆疊過高

? 后果：溫度不均，局部驅氫不徹底

? 預防：嚴格按裝爐規范執行

1. 溫度過高：

? 錯誤：超過 230℃或超過原回火溫度

? 后果：鋅層組織變化、耐蝕性下降，基材軟化

? 預防：使用合格的溫度控制設備

1. 時間不足：

? 錯誤：保溫時間不夠

? 后果：氫脆殘留，安裝后延遲斷裂

? 預防：嚴格按參數表執行，不得縮短時間

1. 時機延誤：

? 錯誤：熱鍍鋅后超過 4 小時才開始驅氫

? 后果：氫原子已向晶格深處擴散，難以驅除

? 預防：建立快速響應機制，優先保證時機

風險等級對照表：

六、記錄樣例模板

驅氫處理記錄表

批次號：_________  日期：_____年___月___日

溫度監控記錄：

異常情況記錄：

? 如出現溫度波動超過 ±5℃，需記錄具體時間和處理措施

? 如出現設備故障，需記錄故障時間、原因和處理結果

? 如發現螺栓外觀異常，需記錄異常情況和處理方案

檢驗結果記錄：

? 氫脆抽檢結果：□合格  □不合格

? 硬度檢驗結果：□合格  □不合格

? 外觀檢查結果：□合格  □不合格

記錄說明：

1. 本記錄一式兩份，一份隨產品流轉，一份存檔備查

2. 記錄需填寫完整，不得涂改

3. 存檔期限：至少保存 3 年

4. 記錄內容應包括：批次信息、工藝參數、過程監控、檢驗結果等

七、安全注意事項

1. 設備安全：

? 驅氫爐必須有良好的接地保護

? 溫度控制系統必須定期校準

? 爐門必須有安全聯鎖裝置

1. 操作安全：

? 操作人員必須穿戴耐高溫防護用品

? 裝爐和出爐時必須使用專用工具

? 嚴禁在爐門開啟狀態下升溫

1. 環境安全：

? 驅氫爐應安裝在通風良好的場所

? 附近不得存放易燃易爆物品

? 配備相應的消防器材

1. 應急處理：

? 如發生溫度失控，立即切斷電源

? 如發生火災，使用干粉滅火器

? 如發生人員燙傷，立即用冷水沖洗并就醫

八、質量檢驗要點

1. 氫脆檢驗：

? 抽檢比例：每批次不少于 3 個

? 檢驗方法：慢應變速率拉伸試驗

? 判定標準：無延遲斷裂為合格

1. 硬度檢驗：

? 抽檢比例：每批次不少于 5 個

? 檢驗部位：螺栓頭部、桿部、螺紋部

? 判定標準：符合相應強度等級要求

1. 外觀檢查：

? 檢查內容：鋅層完整性、顏色均勻性

? 檢查方法：目視檢查

? 判定標準：無脫落、無變色為合格

九、常見問題及處理方法

1. 溫度不均勻：

? 現象：同一爐內不同位置溫度差異大

? 原因：裝爐過密、風機故障、加熱元件損壞

? 處理：調整裝爐方式、檢查風機、更換加熱元件

1. 保溫時間不足：

? 現象：氫脆檢驗不合格

? 原因：計時錯誤、設備故障

? 處理：重新驅氫、延長保溫時間

1. 鋅層變色：

? 現象：鋅層表面出現黑色或灰色斑點

? 原因：溫度過高、時間過長

? 處理：降低溫度、縮短時間

1. 硬度下降：

? 現象：螺栓硬度低于要求

? 原因：溫度超過回火溫度

? 處理：報廢處理，重新生產

十、工藝優化建議

1. 預熱處理：對于大規格螺栓（≥M24），建議在驅氫前進行預熱處理，溫度控制在 100-120℃，時間 1-2 小時，以減少熱應力。

2. 分段升溫：采用階梯式升溫方式，如每小時升 50℃，避免溫度急劇變化。

3. 循環風機：使用具有強循環功能的風機，確保爐內溫度均勻性。

4. 實時監控：安裝多點溫度監控系統，實時監測爐內各點溫度。

5. 自動記錄：使用溫度記錄儀，自動記錄整個驅氫過程的溫度曲線。

6. 批次管理：建立完善的批次管理系統，確保產品可追溯。

十一、標準依據

本速查表依據以下標準制定：

? GB/T 19350 緊固件 熱浸鍍鋅層

? ISO 4042 緊固件 電鍍層

? GB 50205 鋼結構工程施工質量驗收標準

? JGJ 82 鋼結構高強度螺栓連接技術規程

十二、特別提醒

1. 10.9 級和 12.9 級螺栓必須進行驅氫處理，這是強制性要求，不得省略。

2. 驅氫處理必須在鈍化前進行，否則氫原子無法逸出。

3. 對于關鍵應用場合（如橋梁、風電、核電等），建議增加氫脆檢驗頻次。

4. 如發現氫脆問題，應立即停止使用，并對同批次產品進行全面檢驗。

5. 本速查表僅供參考，具體操作應根據實際情況和相關標準要求執行。

重要提示：

氫脆是高強度螺栓的主要失效模式之一，嚴重時可導致災難性后果。

驅氫處理是防止氫脆的關鍵工序，必須嚴格執行。

任何偏離本規范的操作都可能導致產品失效，使用前必須進行充分驗證。

本速查表應放置在操作現場，操作人員必須熟悉并嚴格執行。

定期對操作人員進行培訓和考核，確保操作規范的有效執行。

建立完善的質量追溯體系，確保產品質量的可追溯性。

如遇特殊情況或疑問，應及時咨詢相關技術人員或標準制定部門。

本速查表應根據技術發展和標準更新及時修訂。
