引言：螺栓連接 —— 鋼結構的 "血管樞紐"

螺栓混用絕非簡單的施工失誤，而是對鋼結構連接 "性能一致性" 設計原則的根本違背。本文將從材料力學本質、施工工藝沖突、規范合規性等多維度，系統剖析混用危害，并構建涵蓋 "材料進場 - 施工安裝 - 驗收檢測 - 后期維護" 的全流程管控體系，為工程技術人員提供可落地的解決方案。數據引用均來自 GB 50205、JGJ 82 等國家標準及權威研究成果，確保技術內容的準確性與實操性。

一、鋼結構螺栓混用的多維危害：從技術原理到工程事故

1.1 預緊力控制體系崩潰：連接失效的核心誘因

• 扭剪型螺栓通過尾部梅花頭斷裂扭矩實現 "定扭矩"，預緊力誤差控制在 ±10%（GB/T 3632 標準）；

• 大六角頭螺栓依賴扭矩扳手施加扭矩，受摩擦系數、扳手精度等影響，預緊力離散性可達 ±15%（GB/T 1228 規定）。




• 抗滑移承載力驟降：根據公式 F=u×P×n為抗滑移系數，P為單栓預緊力），某工程案例中混用節點抗滑移承載力比設計值降低 28%，在臺風荷載下發生明顯滑移；

• 應力集中效應：預緊力不足的螺栓在交變荷載下率先滑移，相鄰螺栓承受 1.5 倍以上額外荷載，同濟大學試驗表明，混用螺栓疲勞壽命縮短 30%-50%。

1.2 施工工藝體系混亂：從工具沖突到工序失效

• 工具不兼容：扭剪型螺栓需專用扭剪扳手（輸出扭矩固定，靠梅花頭斷裂控制），大六角頭螺栓需定扭矩扳手（按 T=K×P×d計算扭矩）。某體育館施工中誤用扭剪扳手?jǐn)Q大六角螺栓，導致 30% 螺栓過擰斷裂；

• 工序邏輯沖突：大六角螺栓需 "初擰 + 終擰" 分步施工（初擰為終擰扭矩 50%-70%），扭剪型雖可初擰但終擰需一次完成。某廠房施工因混用導致工序混亂，20% 螺栓未做初擰標記，終擰扭矩分布不均。

1.3 質量驗收體系失效：從標準錯位到隱患遺留

• 檢測標準錯位：扭剪型螺栓通過梅花頭斷裂和旋轉角度（±30°）驗收，大六角頭需扭矩復查（±10% 誤差）。某項目用旋轉角度檢查大六角螺栓，誤判率達 40%；

• 數據追溯性喪失：扭剪螺栓的 "梅花頭脫落" 是直觀標記，大六角需依賴扭矩記錄。某橋梁事故中，混用節點的施工記錄無法對應螺栓類型，導致責任認定困難。




1.4 結構安全儲備耗散：從局部失效到系統崩潰

• 極限狀態承載力折減：設計中螺栓連接通常預留 20%-30% 承載力儲備，但混用使實際離散性超出設計預期，某鋼桁架混用節點極限承載力比計算值低 22%；

• 地震響應惡化：日本建筑學會研究表明，混用螺栓的鋼框架在地震作用下，層間位移角比規范允許值增大 1.8 倍，易形成薄弱層。




二、螺栓混用的全流程管控體系：從材料進場到驗收閉合

2.1 源頭控制：材料進場的 "三維驗證" 機制

2.1.1 外觀形態識別技術

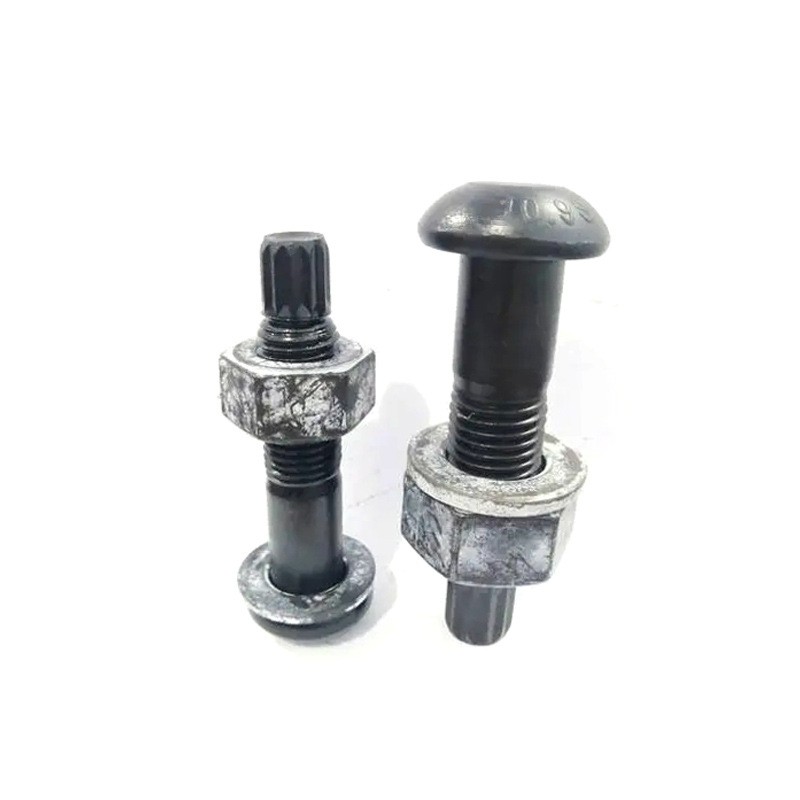

• 頭部特征檢查：扭剪型螺栓尾部帶梅花頭（十二角形），終擰后應斷裂脫落；大六角頭為正六邊形，需通過扭矩標記確認終擰。某項目通過目視檢查發現 5% 螺栓形態異常，及時阻斷混用風險；

• 螺紋段標識核查：扭剪型螺栓常涂無機富鋅漆，大六角頭多采用磷化處理，包裝標識應與設計文件一致（GB 50205 第 6.2.1 條）。

2.1.2 力學性能復驗規范

• 扭矩系數 / 軸力檢測：每批螺栓連接副（≤2000 套）抽取 8 套，大六角頭測扭矩系數（K=0.110~0.150，標準差≤0.010），扭剪型測緊固軸力（如 M20 螺栓 154~186kN）；

• 硬度與金相分析：抽樣送檢螺栓硬度（扭剪型 32-39HRC，大六角 32-36HRC），金相組織應為回火索氏體（扭剪型）或回火馬氏體（大六角）。

2.1.3 數字化臺賬管理

• 基本信息：規格（如 M20×80）、性能等級（10.9S）、生產批號；

• 檢測數據：扭矩系數 / 軸力測試結果、檢測日期；

• 流向追蹤：對應構件編號、安裝班組，實現從進場到安裝的全追溯。

2.2 施工過程控制："三階段十二步" 操作規范

2.2.1 施工準備階段

1. 技術交底：繪制《螺栓類型分布圖》，明確每類螺栓的施工區域，禁止跨區使用；

2. 工具校準：扭矩扳手每半年校準一次（誤差≤±3%），扭剪扳手需標定梅花頭斷裂扭矩（如 M20 螺栓為 170-220N?m）；

3. 連接板處理：采用砂輪打磨摩擦面（粗糙度 Ra≥50μm），抗滑移系數測試值應比設計值高 20%。

2.2.2 安裝施工階段

2.2.3 過程管控階段

• 班檢制度：每班組每日抽查 5% 螺栓，用 0.3kg 小錘敲擊檢查松緊度（聲音清脆為合格）；

• 區域隔離：不同類型螺栓施工區域用彩旗隔離，設置 "嚴禁混用" 警示牌，安裝完成后及時清理剩余螺栓。




2.3 驗收檢測體系："四維度" 精準判定方法

2.3.1 外觀檢測

• 扭剪型螺栓梅花頭斷裂率應 100%，未斷裂者按大六角螺栓標準復驗扭矩；

• 大六角螺栓終擰標記應完整，缺失標記的螺栓需重新檢驗。

2.3.2 扭矩復查

• 抽樣規則：按節點數抽查 10%（≥10 個節點），每個節點抽查 10% 螺栓（≥2 個）；

• 操作方法：先卸荷再?gòu)?fù)擰，復驗扭矩應在設計值的 90%~110%（GB 50205 第 6.3.3 條）。

2.3.3 軸力直接測量

• 對關鍵節點（如大跨度桁架），用軸力計抽樣測量預緊力，誤差≤±5%；

• 操作要點：傳感器需與螺栓同軸安裝，溫度補償系數按 0.0015/℃計算。

2.3.4 三維掃描比對

• 用激光掃描儀（精度≤1mm）獲取螺栓分布點云，與 BIM 模型比對，識別形態異常螺栓；

• 數據處理：對疑似混用螺栓，標記后用硬度計現場檢測。

三、螺栓連接的標準化驗收流程與典型案例

3.1 驗收流程標準化文件

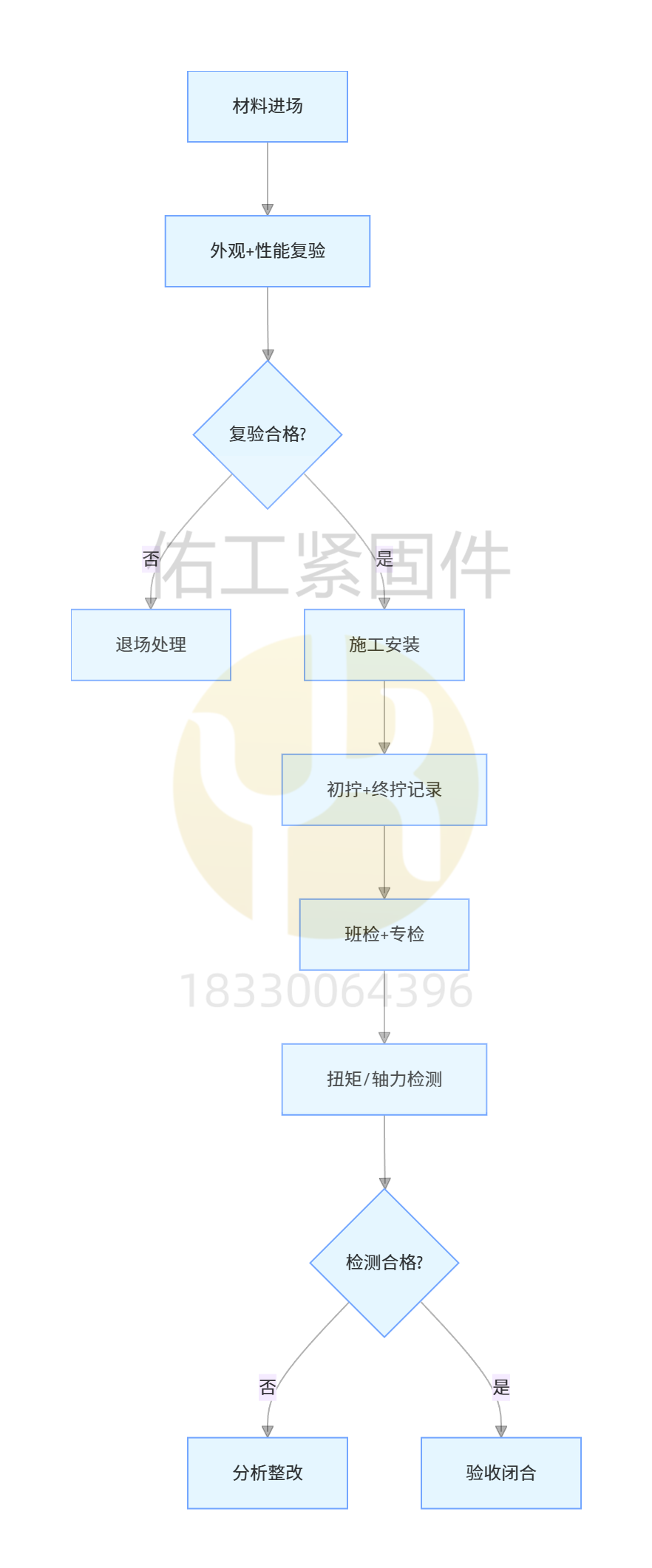

3.1.1 驗收流程圖解

3.1.2 驗收記錄表模板

3.2 典型工程案例解析

3.2.1 某高鐵橋梁螺栓混用整改案例

• 問題發現：通車前檢測發現 3 號墩鋼箱梁節點混用扭剪型與大六角螺栓，預緊力差異達 35%；

• 整改方案：

1. 全部拆除混用螺栓，更換為統一規格扭剪型；

2. 摩擦面重新噴砂處理，抗滑移系數從 0.35 提升至 0.45；

3. 采用軸力計 100% 檢測預緊力，誤差控制在 ±8%；

• 成本對比：直接整改成本增加 12 萬元，但避免了后期運營中可能發生的 500 萬元以上事故損失。




3.2.2 某超高層鋼結構防混用管理實踐

• 創新措施：

1. 建立螺栓 "三色管理"：扭剪型用藍色托盤，大六角用黃色，普通螺栓用紅色；

2. 開發手機 APP 掃碼記錄：安裝時掃描螺栓二維碼，自動關聯施工人員、扭矩值；

3. 無人機巡檢：定期拍攝節點照片，AI 識別螺栓形態異常；

• 實施效果：整個項目 3.2 萬套螺栓零混用，驗收一次通過率 100%，工期縮短 15 天。

四、行業規范與前沿技術應用

4.1 國內外規范關鍵條款對比

4.2 智能監測技術前沿應用

4.2.1 光纖光柵預緊力監測系統

• 原理：在螺栓中植入光纖光柵傳感器，實時監測預緊力變化（精度 ±0.5%）；

• 應用：某跨海大橋關鍵節點部署 200 個監測點，發現混用螺栓預緊力衰減速率比正常螺栓快 3 倍。

4.2.2 螺栓機器人檢測平臺

• 功能：搭載扭矩傳感器、視覺識別系統，自動完成螺栓扭矩檢測與形態識別；

• 效率：?jiǎn)稳瞬僮髅咳湛蓹z測 500 套螺栓，比人工效率提升 8 倍，誤差≤±2%。




結語：從 "事后整改" 到 "事前預防" 的管理升級

在 "新型基礎設施" 建設浪潮中，鋼結構正朝著更大跨度、更高精度發展，螺栓連接作為 "結構神經"，其性能穩定性愈發重要。建議工程參建各方將本文所述管控措施納入企業標準，結合 BIM 技術、物聯網監測等手段，打造螺栓連接的 "數字孿生" 管理體系，真正實現從設計意圖到建造實現的精準傳遞，為百年工程筑牢安全根基。
