一、前言

栓釘（Stud Welding）作為鋼結構工程中的關鍵連接件，廣泛應用于建筑、橋梁、船舶、汽車制造等領域。

其焊接質量直接影響結構的承載能力和耐久性。

本文將從栓釘型號選用、焊接工藝、設備選型、常見問題及驗收標準等方面進行全面解析，旨在為工程技術人員提供專業指導。

二、栓釘?shù)姆诸惻c型號選用

1. 栓釘?shù)姆诸?/span>

栓釘按焊接方式可分為：

電弧（拉?。┞葜福ǘ讨芷?標準周期）栓釘：適用于厚板（≥3mm），焊接電流大（500-3000A），焊接時間較長（0.5-2.5s）。

電容放電螺柱焊栓釘：適用于薄板（0.5-3mm），焊接時間短（1-10ms），電流峰值高（1000-10000A）。

按用途可分為：

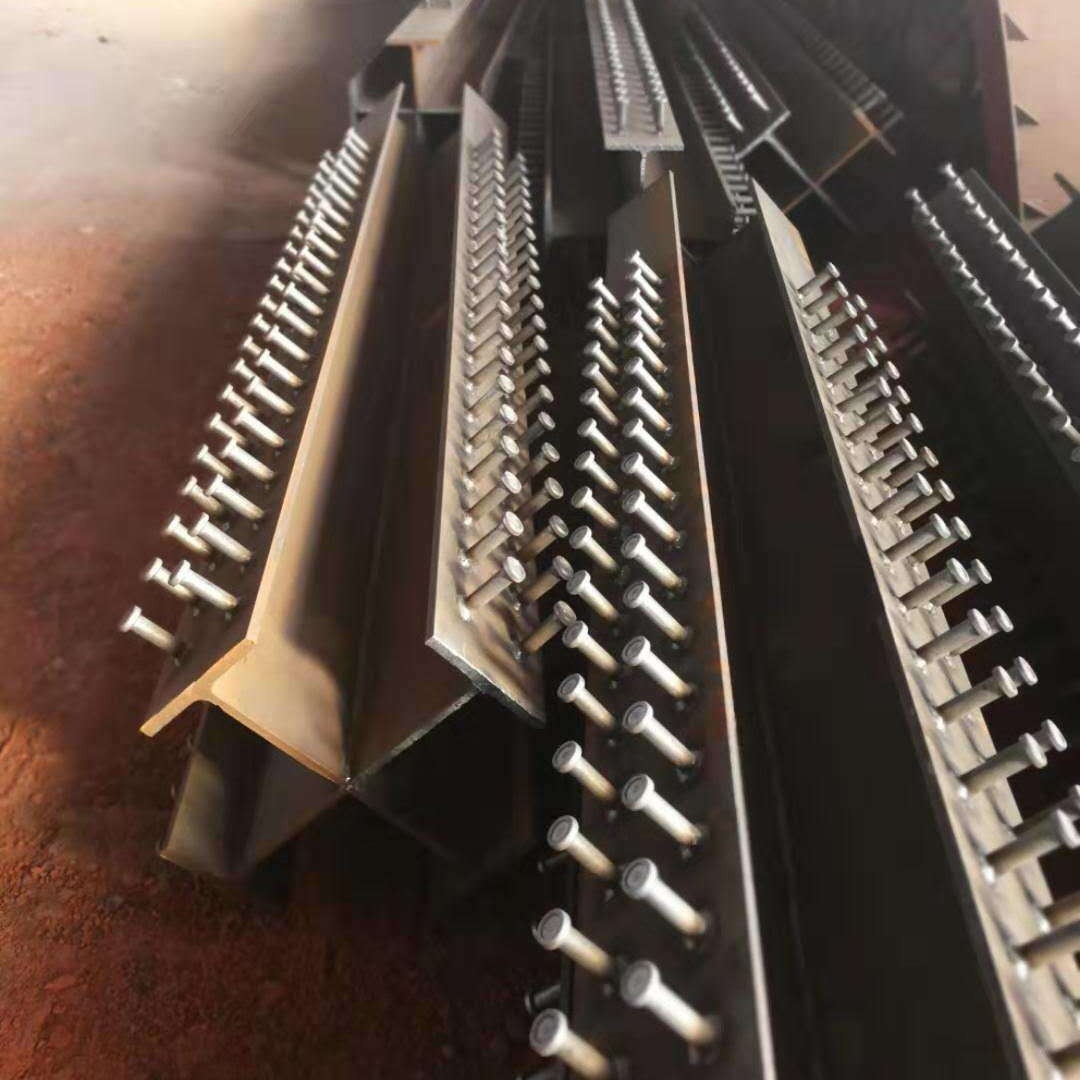

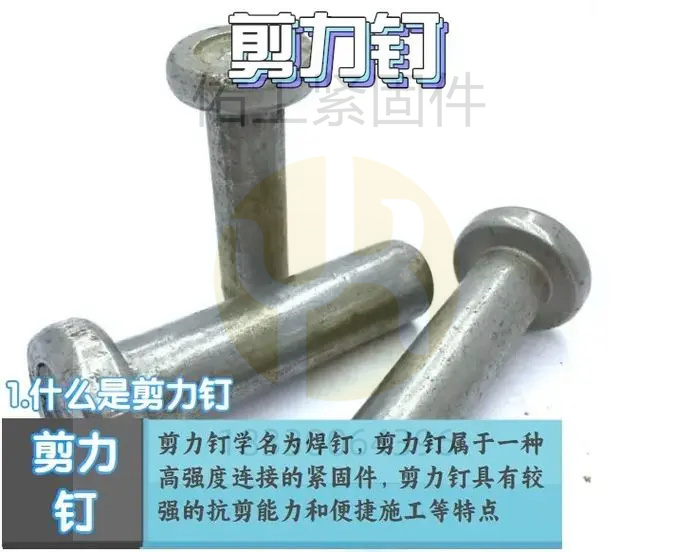

剪力連接栓釘（如建筑樓承板焊接）

機械固定栓釘（如汽車車身焊接）

裝飾性栓釘（如不銹鋼表面裝飾焊接）

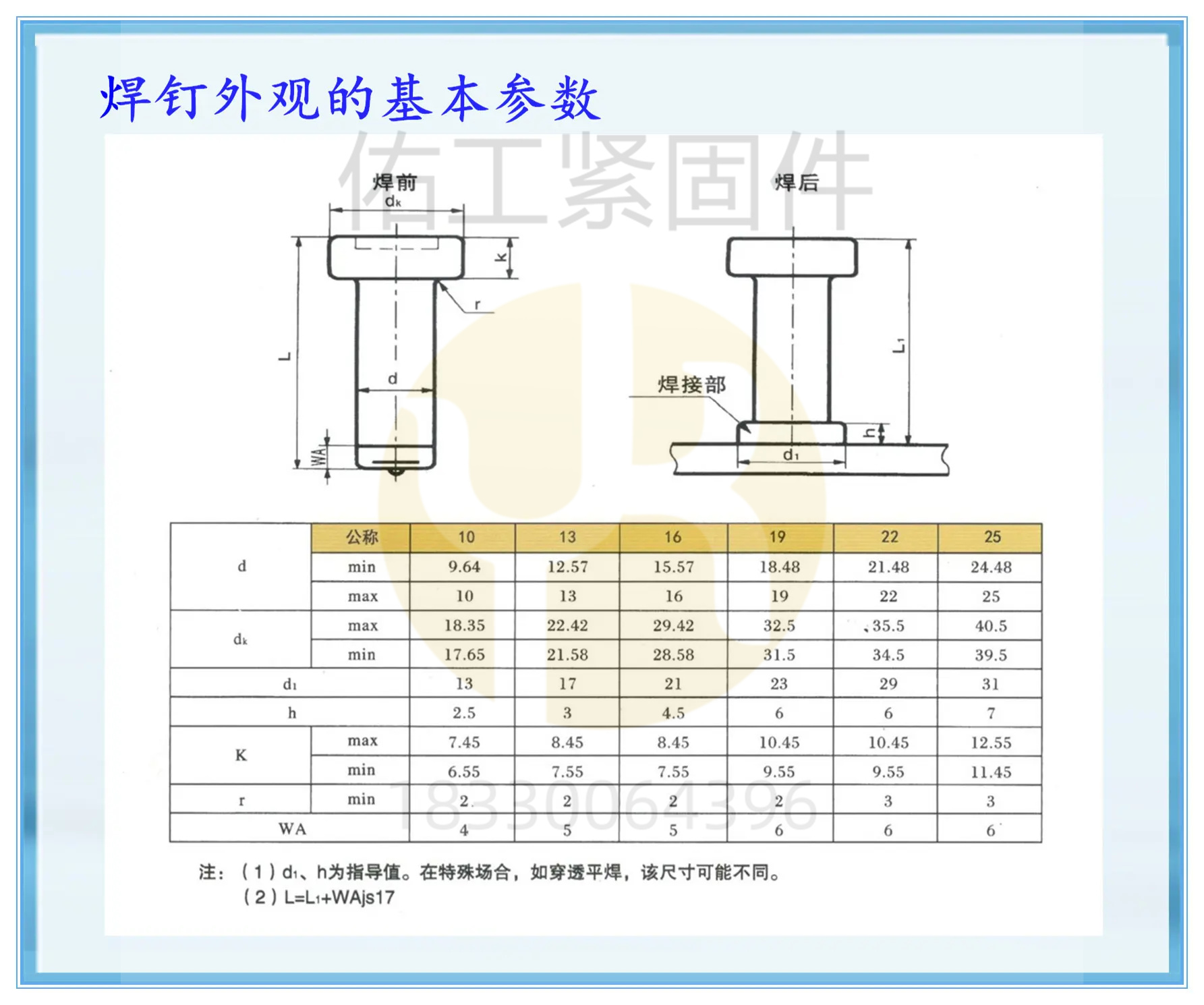

2. 常用栓釘型號及焊接參數

栓釘直徑 (mm) 適用電流 (A) 焊接時間 (s) 適用焊機類型

10  500-700 0.8-1.0 電容放電/電弧焊

13 1000-1200 1.2-1.5 電弧螺柱焊

16 1200-1500 1.5-1.8 電弧螺柱焊

19 1500-1800 1.8-2.0 電弧螺柱焊

22 1800-2200 2.0-2.2 電弧螺柱焊

25 2200-2500 2.2-2.5 電弧螺柱焊

注意事項：

焊接不銹鋼或鋁合金栓釘時，需調整極性（不銹鋼推薦直流反接）。

穿透焊接時（如栓釘穿過鍍鋅樓承板），需增加電流10%-20%以燒穿鍍鋅層。

三、焊接設備選型

1. 電弧螺柱焊機

適用場景：建筑鋼結構、橋梁、大型設備制造。

推薦品牌：

進口設備（如德國SOYER）：高效率逆變技術，適用于高精度焊接。

國產設備（如RSN系列）：價格適中，可焊接φ30mm大栓釘。

關鍵參數：

電流范圍：1000-3000A

負載持續率≥15%

具備微機控制，可存儲多組焊接參數。

2. 電容放電螺柱焊機

適用場景：汽車制造、電控柜、薄板焊接（如1mm鋼板）。

推薦型號：RSR系列（如RSR1-1600）。

關鍵參數：

充電電壓≤200V，焊接時間1-10ms

可搭配自動送釘系統（60個/分鐘）。

3. 選型建議

小栓釘（φ<12mm）+薄板：電容放電焊機

大栓釘（φ≥16mm）+厚板：電弧螺柱焊機

自動化產線：伺服電機驅動+PLC控制焊機

四、焊接工藝與關鍵技術

1. 焊前準備

母材清理：焊接區域50mm內不得有油污、銹蝕、鋅層。

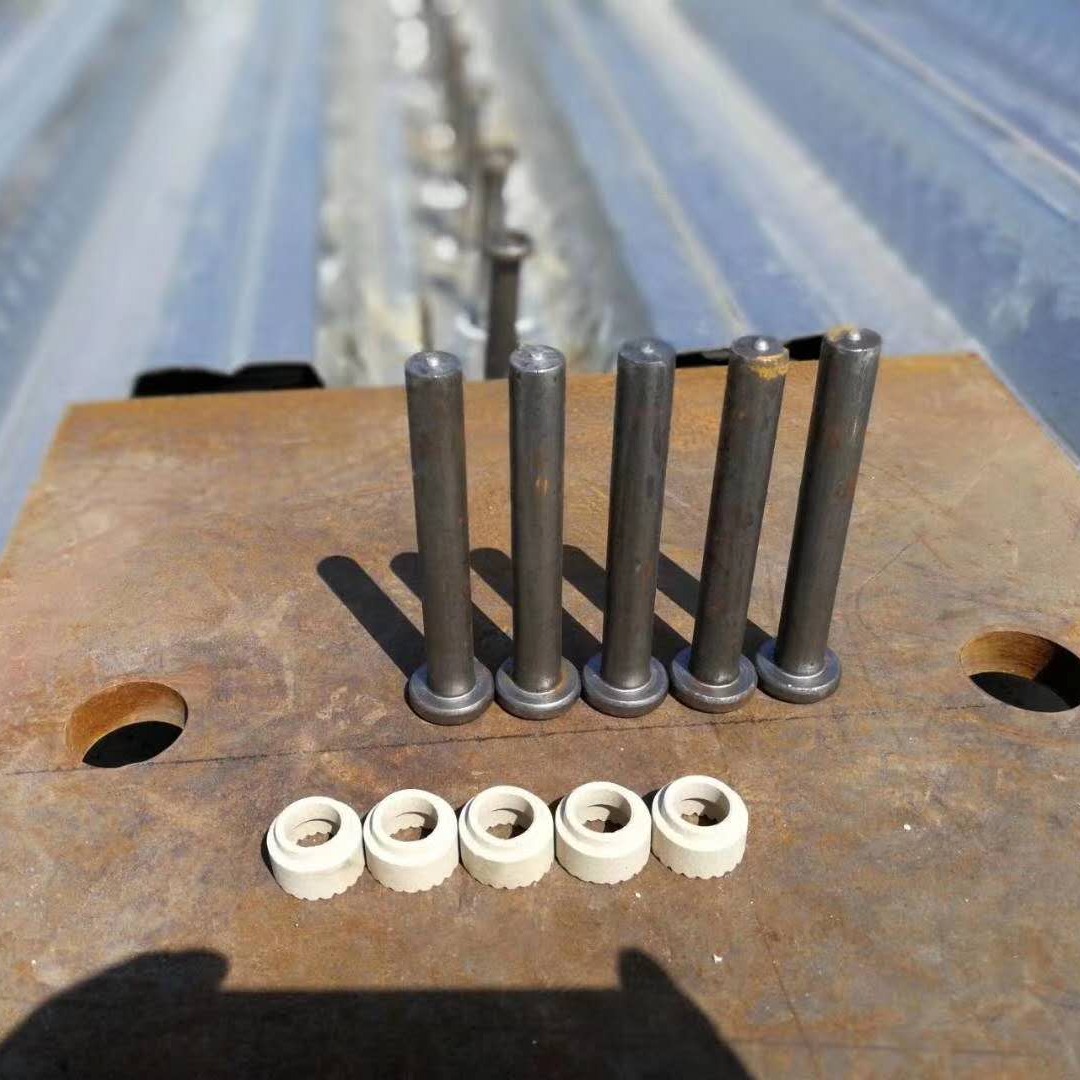

瓷環烘干：受潮瓷環需120℃烘焙1-2小時[9]。

試焊驗證：調整電流、時間、伸出長度（3-5mm），保證熔深。

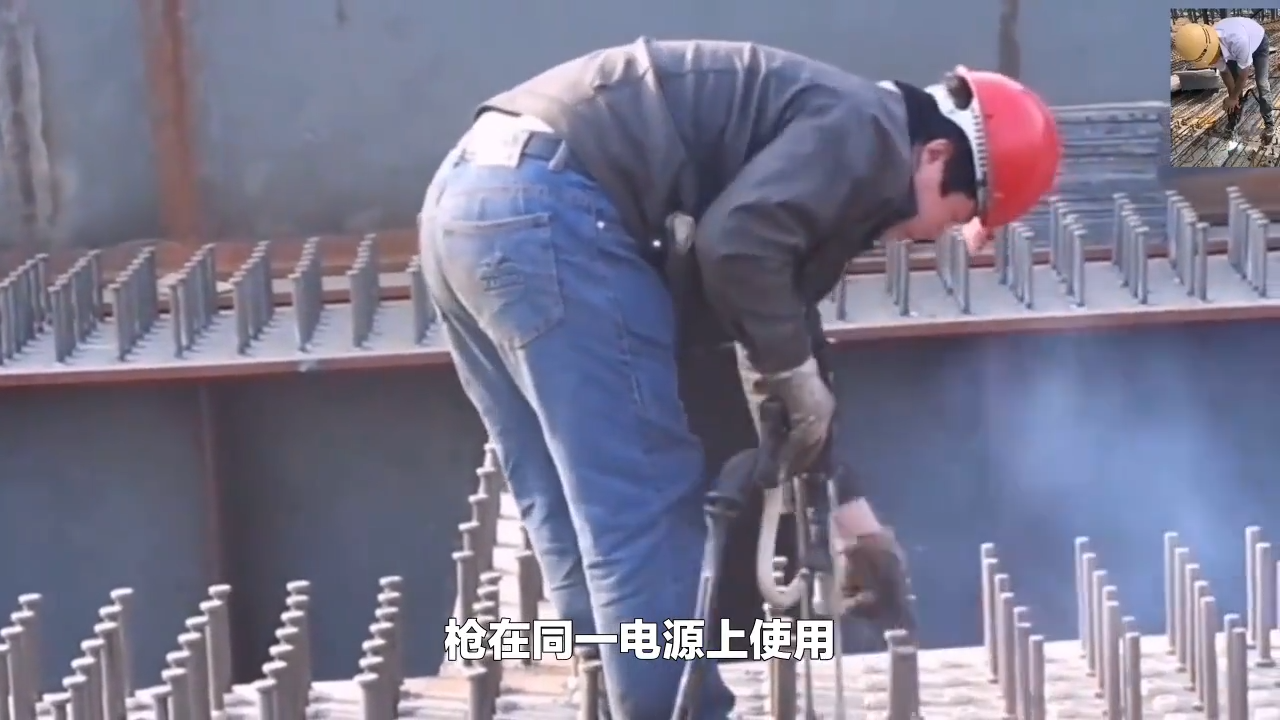

2. 焊接過程控制

電弧穩定：提升高度1.5-7mm（大直徑栓釘取上限）。

插入速度：φ<14mm時200mm/s，φ>14mm時100mm/s。

磁偏吹處理：采用雙接地鉗或調整接地位置。

3. 穿透焊特殊工藝

鍍鋅板處理：預熱除鋅（乙炔火焰烘烤）或預沖孔。

瓷環選擇：使用穿透型（B?型）瓷環，壁厚加厚。

參數調整：增加焊接電流10%-20%，延長焊接時間。

五、常見焊接缺陷與解決方案

缺陷類型 可能原因 解決方案

未熔合 電流過小/時間不足 增加電流或焊接時間

氣孔 鍍鋅層未清理/瓷環潮濕 除鋅+烘干瓷環

焊腳不均 焊槍傾斜/磁偏吹 調整焊槍角度/優化接地

裂紋 冷卻過快/母材含碳量高 預熱母材/改用低氫焊材

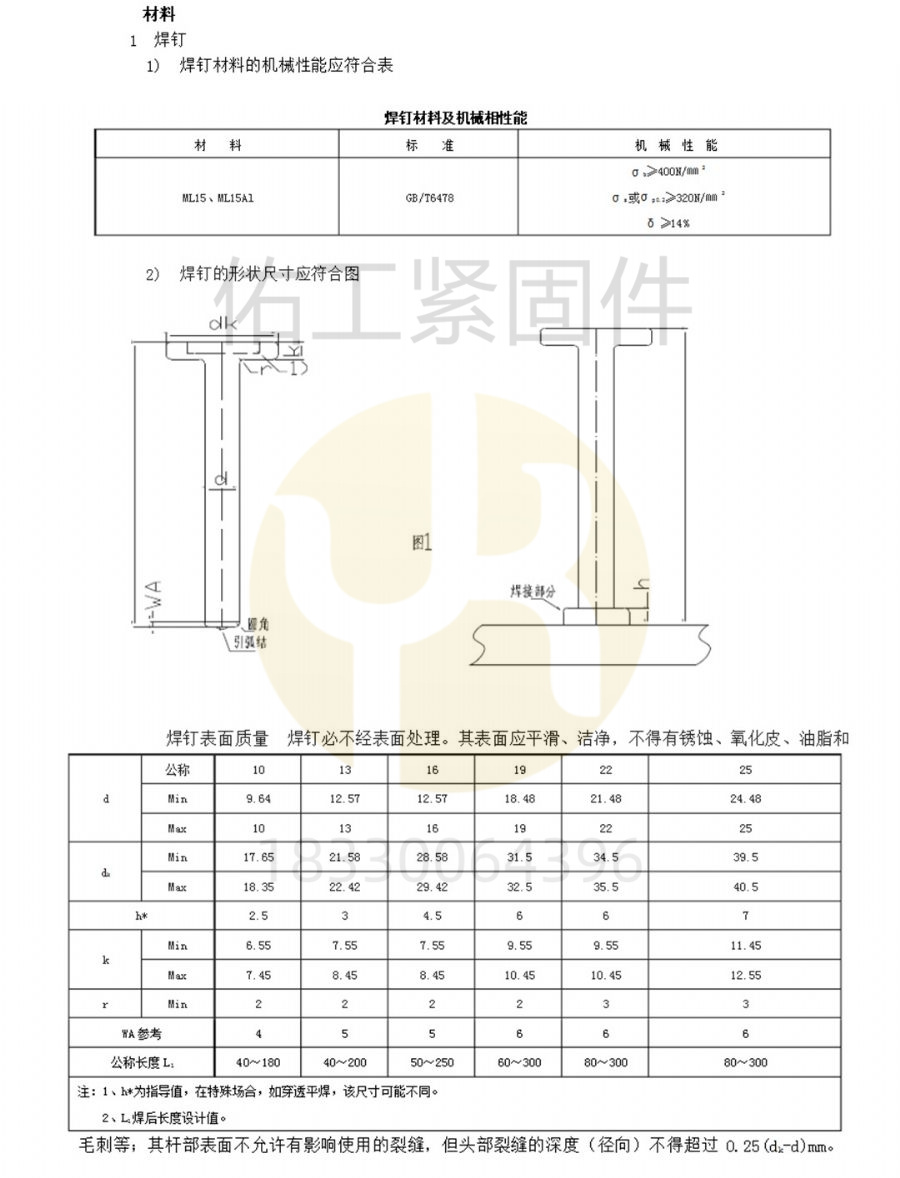

六、栓釘焊接驗收標準（GB/T 10433）

1. 外觀檢驗

焊縫飽滿度：360°均勻焊腳，無肉眼可見裂紋[8]。

焊縫高度：≥1mm（φ16栓釘）或≥1.5mm（φ19及以上）。

2. 力學性能檢驗

彎曲試驗：栓釘彎曲30°，焊縫無裂紋（抽檢1%且≥10個）。

拉伸試驗：抗拉強度≥400MPa（屈服強度≥240MPa）。

3. 不合格處理

修補焊接：采用手工電弧焊補焊，焊后重新檢驗。

返工標準：同一批次不合格率＞5%時，需全面排查工藝參數。

七、結語

栓釘焊接是一項技術性極強的工藝，涉及設備選型、參數優化、質量控制等多個環節。

工程中需嚴格遵循標準要求，結合實際情況調整工藝，確保焊接質量。如有疑問，歡迎留言交流或聯系專業焊接技術支持！

（本文適用于建筑工程、鋼結構制造、焊接技術等領域，轉載需注明出處）
